rhagymadrodd

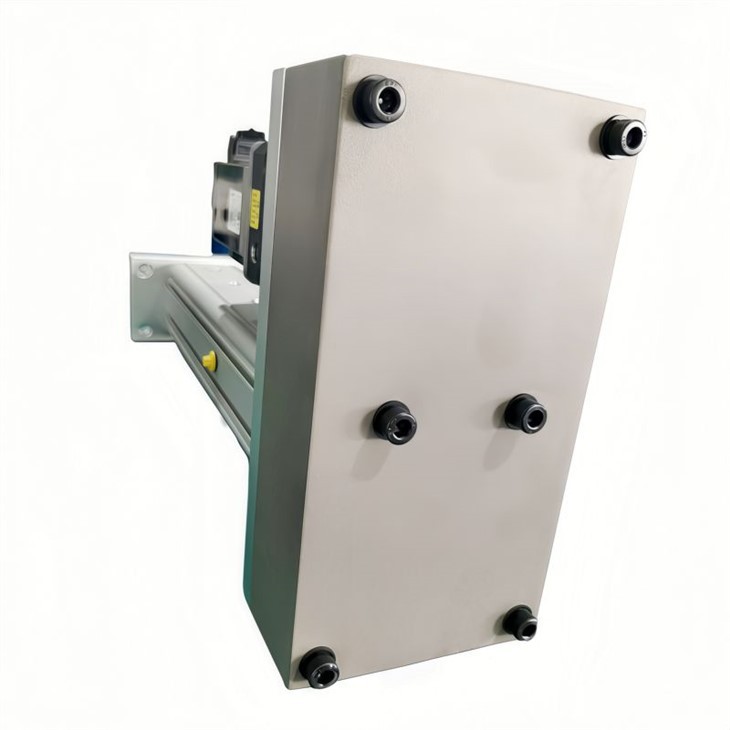

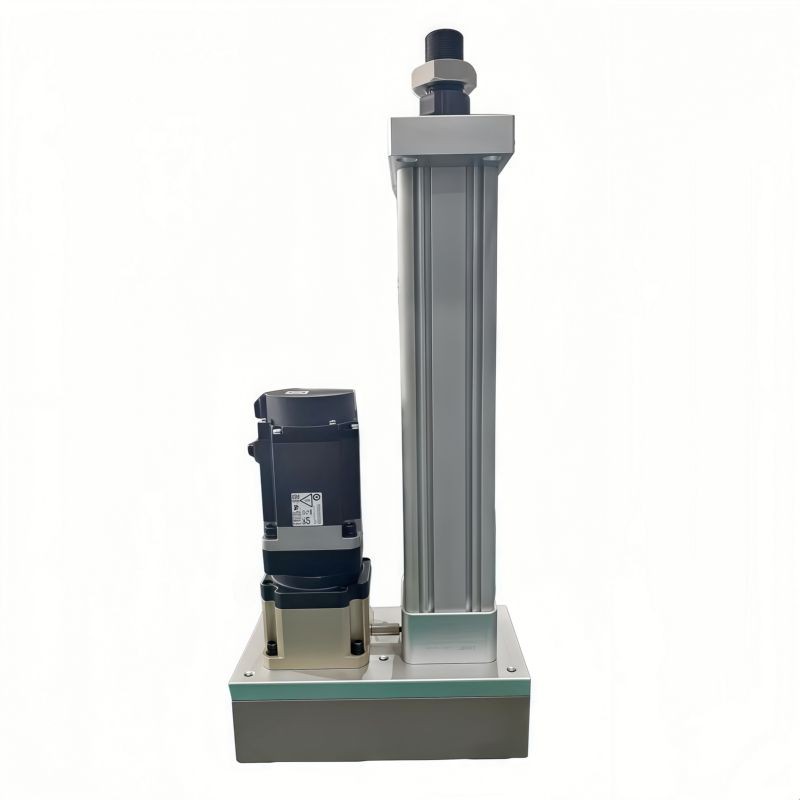

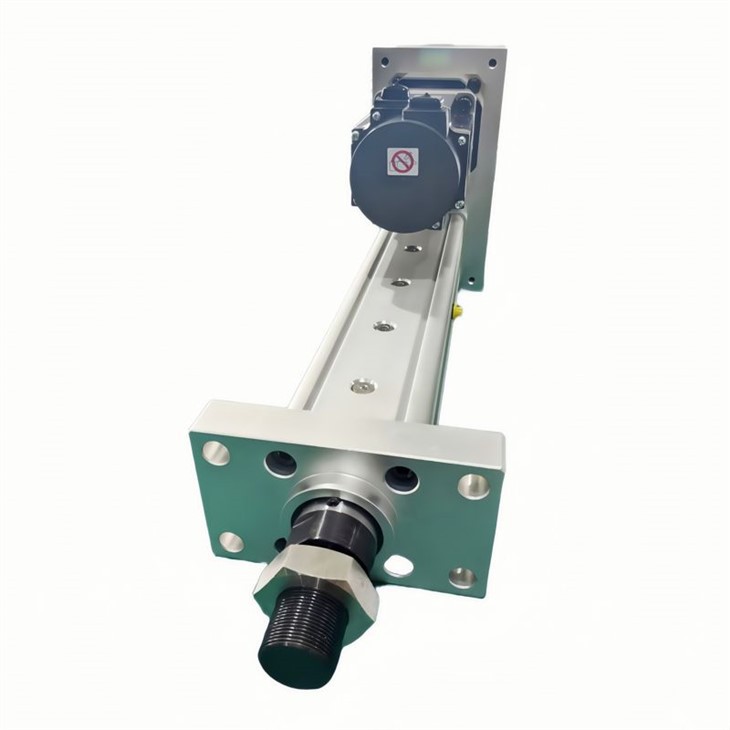

Mae'rSilindr Trydan Compactyn actuator llinellol a yrrir gan servo sy'n integreiddio sgriw pêl a modur i amgaead cryno. Wedi'i gynllunio ar gyfer systemau awtomeiddio diwydiannol gofod cyfyngedig, mae'n trosi mudiant cylchdro yn fudiant llinol manwl gywir.
Paramedrau Craidd
Gwthiad Cyfradd: Hyd at1T(lefel llwyth canolig, addas ar gyfer y wasg-ffitio, lleoli a chodi)
Strôc Safonol: 0-1000mm (strôc hirach y gellir ei addasu)
Strwythur Trosglwyddo: C7 Sgriw Ball Precision+ Amseru Trosglwyddo Gwrthbwyso pwli
Cywirdeb Lleoli Ailadrodd: ±0.010.02mm
Cyflymder Uchaf: 0-500mm / s (addasadwy yn ôl cymhareb modur a lleihau)
Cydnawsedd Drive: Yn gydnaws â moduron servo / stepper prif ffrwd felDelta, Mitsubishi, Panasonic, Yaskawa, Siemens, etc.
Lefel Amddiffyn: IP67(prawf llwch a sblash, addas ar gyfer amgylcheddau diwydiannol caled)
Bywyd Gwasanaeth: Mwy na 10,000km, gwarant 1-flwyddyn
Sŵn Gweithio: ＜65dB(A), -sŵn isel ac ecogyfeillgar
|
LDE63(Llwyth Uchaf 1000kg) |
||||
|
Pŵer Modur (W) |
400W (3000rpm) |
750W (3000rpm) |
||
|
Torque graddedig N. m |
1.27 |
2.4 |
||
|
Modd gyrru |
Sgriw bêl trosi C7 / sgriw bêl C5 malu (diofyn C7) |
|||
|
Cywirdeb lleoli ailadroddus (mm) |
±0.02/±0.01 |
|||
|
Plwm Sgriw (mm) |
5 |
10 |
5 |
10 |
|
Cyflymder uchaf (mm/eiliad) |
250 (1: 1) 30 (5: 1) 83.3 (3: 1) 35 (7: 1) 62.5 (4: 1) |
500 (1: 1) 71 (7: 1) 166 (3: 1) 50 (10: 1) 125 (4: 1) 41 (12: 1) 100 (5: 1) 33 (15: 1) |
250 (1: 1) 50 (5: 1) 83.3 (3: 1) 35 (7: 1) 62.5 (4: 1) |
500 (1: 1) 100 (5: 1) 166 (3: 1) 71 (7: 1) 125 (4: 1) |
|
Gwthiad graddedig (N) |
1360 (1: 1) 4080 (3: 1) 5440 (4: 1) 6800 (5: 1) 9520 (7: 1) |
680 (1: 1) 2040 (3: 1) 2720 (4: 1) 3400 (5: 1) 4760 (7: 1) 6800 (10: 1) 8160 (12: 1) 10200 (15: 1) |
1360 (1: 1) 4080 (3: 1) 5440 (4: 1) 6800 (5: 1) 9520 (7: 1) |
1275 (1: 1) 3825 (3: 1) 5100 (4: 1) 6375 (5: 1) 8925 (7: 1) |
|
strôc effeithiol (mm) |
10-1000 |
|||
|
Synhwyrydd |
Switsh magnetig electronig * 3 |
|||
nodweddion
{0}Arbed Gofod Dylunio

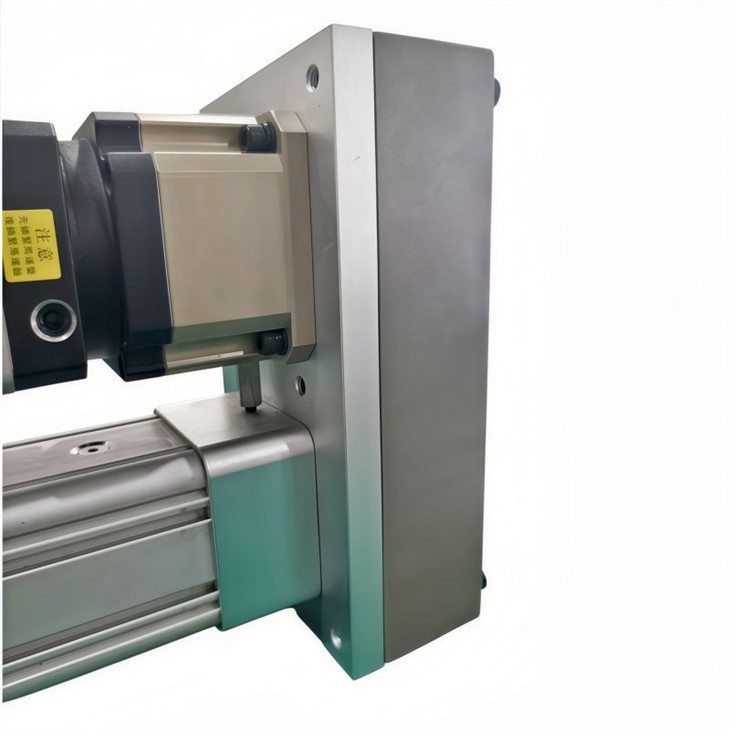

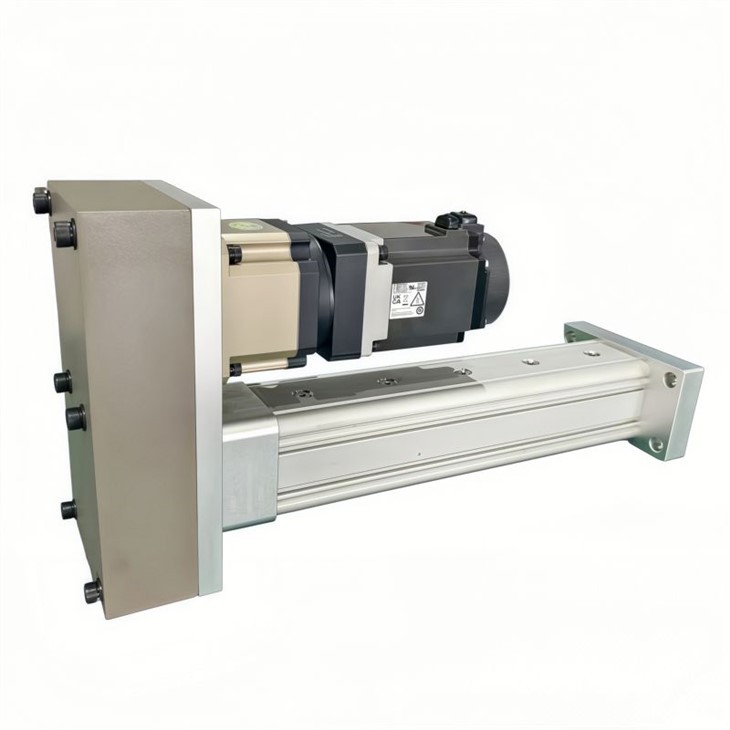

Mae'r modur wedi'i drefnu mewn cyfluniad gwrthbwyso cyfochrog, gan leihau hyd cyffredinol y silindr tua 30%-50% o'i gymharu â strwythurau gyriant uniongyrchol.
Trosglwyddiad Manylder Uchel
Yn defnyddio sgriw pêl drachywiredd gradd C7 a thai alwminiwm/dur anhyblyg ar gyfer mudiant llinol sefydlog, gan sicrhau cywirdeb lleoli ail-lefel micron (±0.01–0.02 mm).
Servo{0}}Cynnig Rheoledig
Yn cefnogi lleoliad aml-bwynt, proffiliau mudiant rhaglenadwy, cyflymiad llyfn a chromliniau arafu heb sioc fecanyddol.
Diogelu Diwydiannol
Wedi'i gynllunio gyda lefel amddiffyn IP67, yn gallu gwrthsefyll llwch, niwl olew, a dŵr tasgu.
Gweithrediad Tawel
Heb olew hydrolig nac aer cywasgedig, mae'r silindr yn gweithredu gyda sŵn o dan 65 dB(A).
Cynnal a Chadw Isel
Mae system sgriw bêl iro ffatri yn lleihau amlder cynnal a chadw, ac mae gyriant trydan llawn yn dileu'r risg o olew yn gollwng.
ceisiadau
- 3C / Electroneg: Gwasgwch fanwl-ffitio,profi, dosbarthu, lamineiddio, lleoli, a chodi
- Llinellau Cynhyrchu Awtomataidd: Clampio workpiece, codi, gwthio, didoli, a throsglwyddo gorsaf
- Offer Meddygol a Labordy: Rheoli dadleoli manwl, profion mecanyddol, a systemau efelychu
- Pecynnu ac Argraffu: Torri, selio, arwain gwe, a rheoli tensiwn
- Peiriannau Arbennig / Custom: Canolig{0}}llwytho rhaglenni mudiant llinol manwl gywir mewn amgylcheddau cyfyngedig

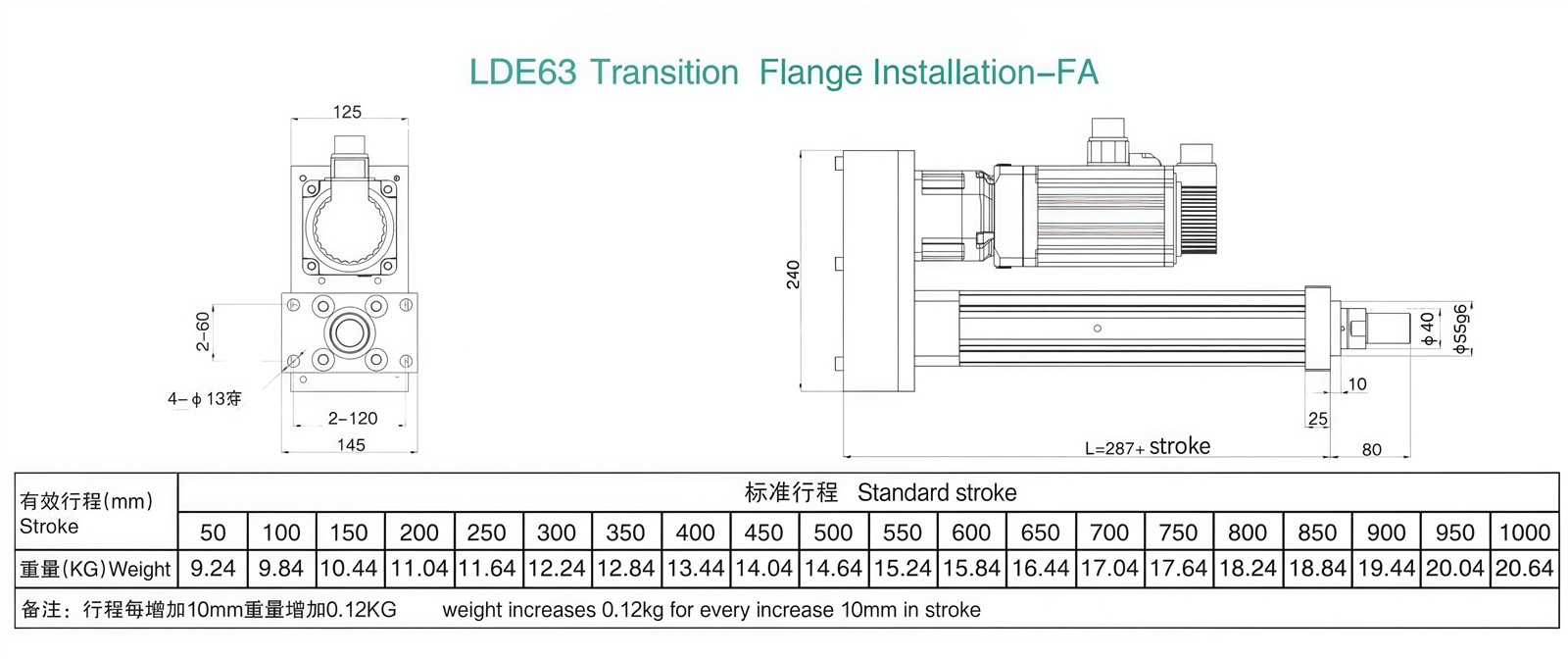

LIND Dull gosod safonol a diagram maint
CB: Clustiau pin dwbl cefn
CA: Clust gwerthiant sengl cefn
FB: Platr gwaelod cefn
TC: Sedd echel clust gefn
ALl: Sedd dwyn llorweddol
FG: fflans flaen gyda postt canllaw
FA: fflans flaen
FTC: Sedd blaen echel y glust

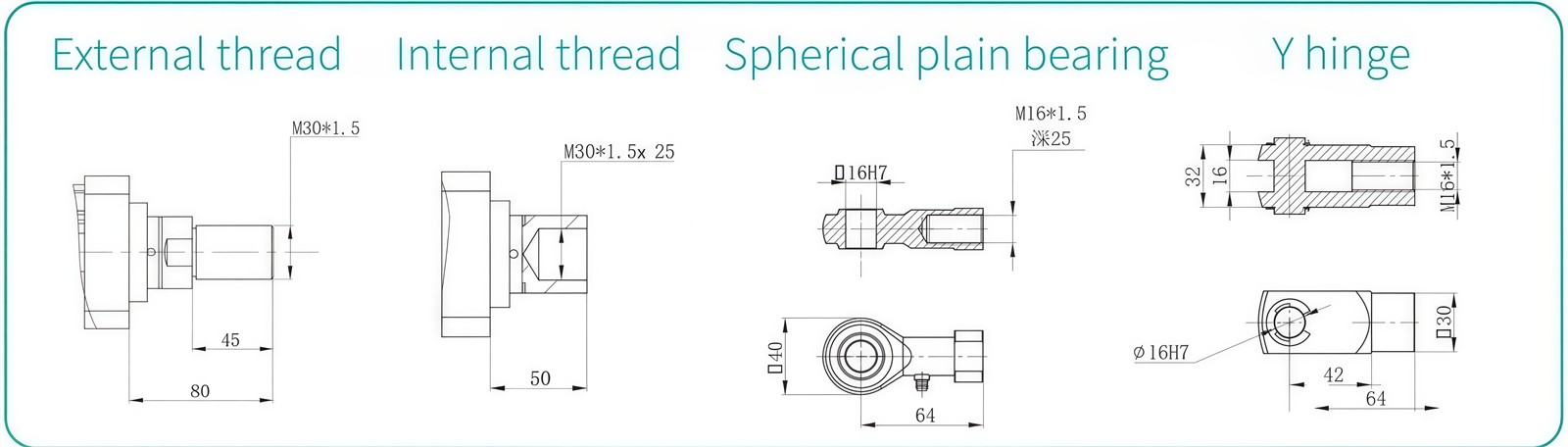

J: dwyn blaenjoint
Y: Y-colfach siâp
SP: synhwyrydd pwysau
Dewis a Gwasanaeth
- Amser arwain cynnyrch safonol:7-10 diwrnod gwaith
- Addasu ar gael ar gyferstrôc, byrdwn, cyfluniad mowntio, a brand modur
- Darparucymorth dewis, rhaglennu, comisiynu, a-gwasanaeth technegol ar ôl gwerthu
Proffil Cwmni

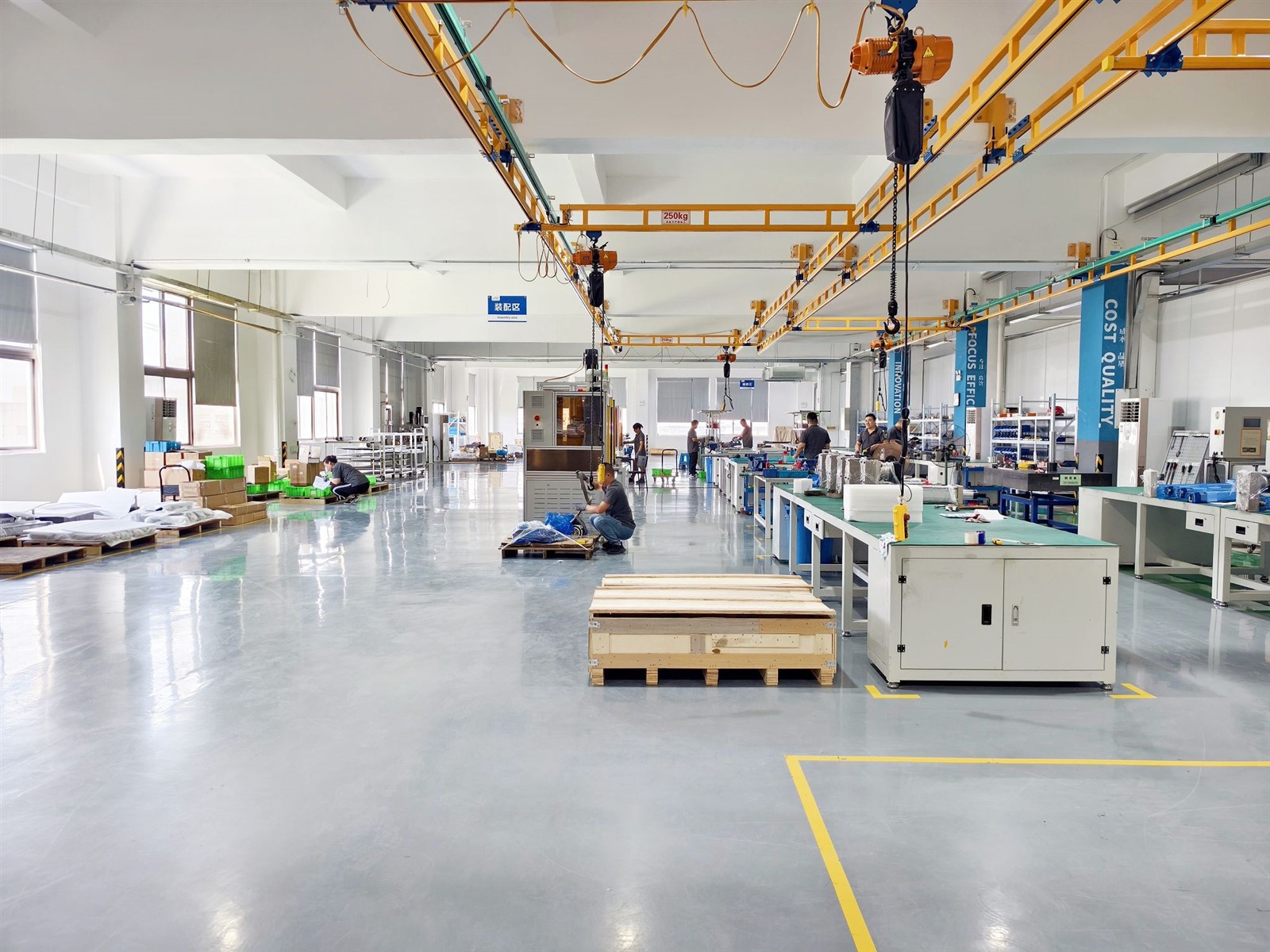

Mae Wuxi LIND Automation Technology Co, Ltd, a sefydlwyd yn 2015, yn wneuthurwr integredig sy'n arbenigo yn yYmchwil a Datblygu, cynhyrchu a gwerthu silindrau trydan a systemau gosod y wasg.
Rydym yn cynnig ystod lawn osilindrau trydan ysgafn a thrwm, yn ogystal adatrysiadau actuator aml-gyfnod ac integredigi gwrdd â gofynion diwydiannol amrywiol.
Mae'r cwmni'n daldros 40 o batentau cenedlaetholac yn cynnal safle cryf yn y sector awtomeiddio.
Gyda'i bencadlys yn Wuxi, Tsieina, mae gan LIND13 cangen ar draws tir mawr Tsieinaa swyddfeydd ychwanegol yn Taiwan.
Mae croeso i chi gysylltu â ni am gymorth technegol neu ymholiadau addasu.
FAQ
Q1: Pa fanteision y mae'r tai alwminiwm yn eu darparu?
Mae'r tai alwminiwm yn lleihau pwysau cyffredinol tra'n cynnal anhyblygedd strwythurol. Mae hefyd yn gwella sefydlogrwydd thermol yn ystod gweithrediad parhaus.
Q2: Sut mae cywirdeb lleoli yn cael ei sicrhau?
Mae'r system yn defnyddio gyriant sgriw bêl ynghyd â rheolaeth servo neu stepiwr, gan alluogi lleoli ailadroddadwy ar lefelau manwl uchel. Mae'r dyluniad trawsyrru anhyblyg yn lleihau adlach ac yn gwella sefydlogrwydd symudiadau.
Q3: A all ddisodli silindrau niwmatig neu hydrolig?
Oes. Fe'i defnyddir yn gyffredin yn lle silindrau niwmatig neu hydrolig mewn cymwysiadau sy'n gofyn am:
- Gwell rheolaeth lleoli
- Cyflymder a grym addasadwy
- Cynnal a chadw is
Mae hefyd yn lleihau'r defnydd o ynni a chymhlethdod y system.
Q4: Pa systemau rheoli sy'n gydnaws?
Gellir ei integreiddio â systemau PLC, gyrwyr servo, rheolaeth pwls, neu ryngwynebau cyfathrebu diwydiannol, gan ei gwneud yn addas ar gyfer integreiddio peiriannau OEM hyblyg.
