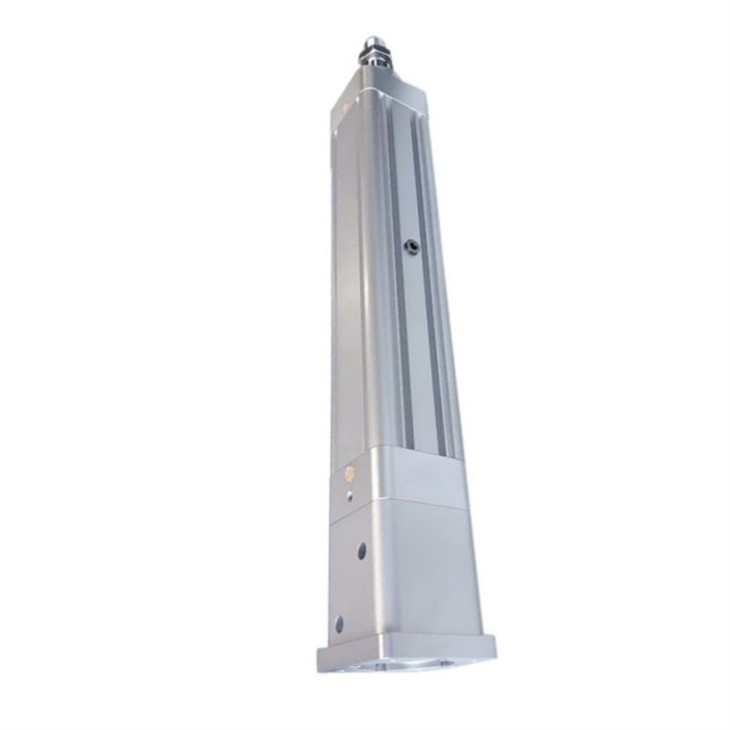

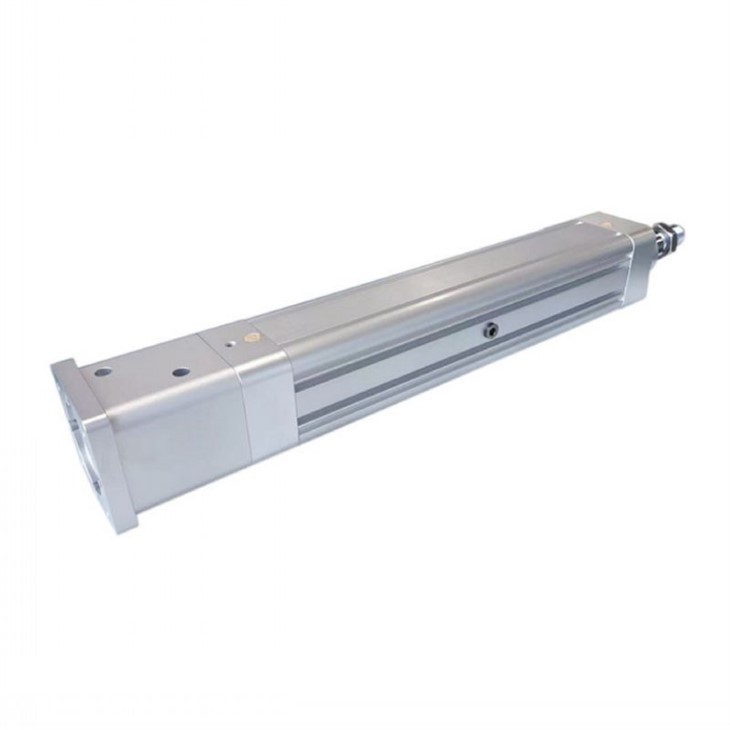

LOE63 Direct-cysylltu Silindr Llinol Trydan, robotiaid trin deunydd, llwytho a dadlwytho, dosbarthu diwydiant 3C, drilio PCB, torri laser, pecynnu bwyd, rheoli falfiau, peiriannau tecstilau, peiriannau argraffu, a llinellau cynhyrchu hyblyg.
|
Pŵer Modur(W) |
400W |
750W |
|||
|
Torque graddedig N. m |
1.27 |
2.4 |
|||
|
Modd gyrru |
Sgriw bêl trosi C7 / sgriw bêl C5 malu (diofyn C7) |
||||
|
Cywirdeb lleoli ailadroddus (mm) |
±0.02/±0.01 |
||||
|
Plwm Sgriw(mm) |
5 |
10 |
5 |
10 |
|
|
Cyflymder uchaf (mm/eiliad) |
250(1:1) 83(3:1) |
500(1:1),167(3:1) 125(4:1),100(5:1) 83(6:1) |
250(1:1) |
500(1:1) 167(3:1) |
|
|
Gwthiad graddedig(N) |
1360(1:1) 4080(3:1) |
680(1:1),2040(3:1) 2720(4:1),3400(5:1) 4080(6:1) |
2562(1:1) |
1281(1:1) 3843(3:1) |
|
|
strôc effeithiol (mm) |
10-1000 |
||||
|
Synhwyrydd |
Switsh magnetig electronig * 3 |
||||
|
Pŵer Modur(W) |
1000W(3000rpm) |
1000W(2000rpm) |
1500W(3000rpm) |
||
|
Torque graddedig N. m |
3.18 |
4.77 |
4.77 |
||
|
Modd gyrru |
Sgriw bêl trosi C7 / sgriw bêl C5 malu (diofyn C7) |
||||
|
Cywirdeb lleoli ailadroddus (mm) |
±0.02/±0.01 |
||||
|
Plwm Sgriw(mm) |
5 |
10 |
10 |
10 |
|
|
Cyflymder uchaf (mm/eiliad) |
250(1:1) |
500(1:1) |
333(1:1) |
500(1:1) |
|
|
Gwthiad graddedig(N) |
3395(1:1) |
1696(1:1) |
2546(1:1) |
2546(1:1) |
|
|
strôc effeithiol (mm) |
10-1000 |
||||
|
Synhwyrydd |
Switsh magnetig electronig * 3 |
||||
Senarios cais: Awtomatiaeth diwydiannol, gweithgynhyrchu mecanyddol a phrosesu
Deunydd: 45 #, efydd tun, 304 o ddur di-staen, neilon, 6061 aloi alwminiwm

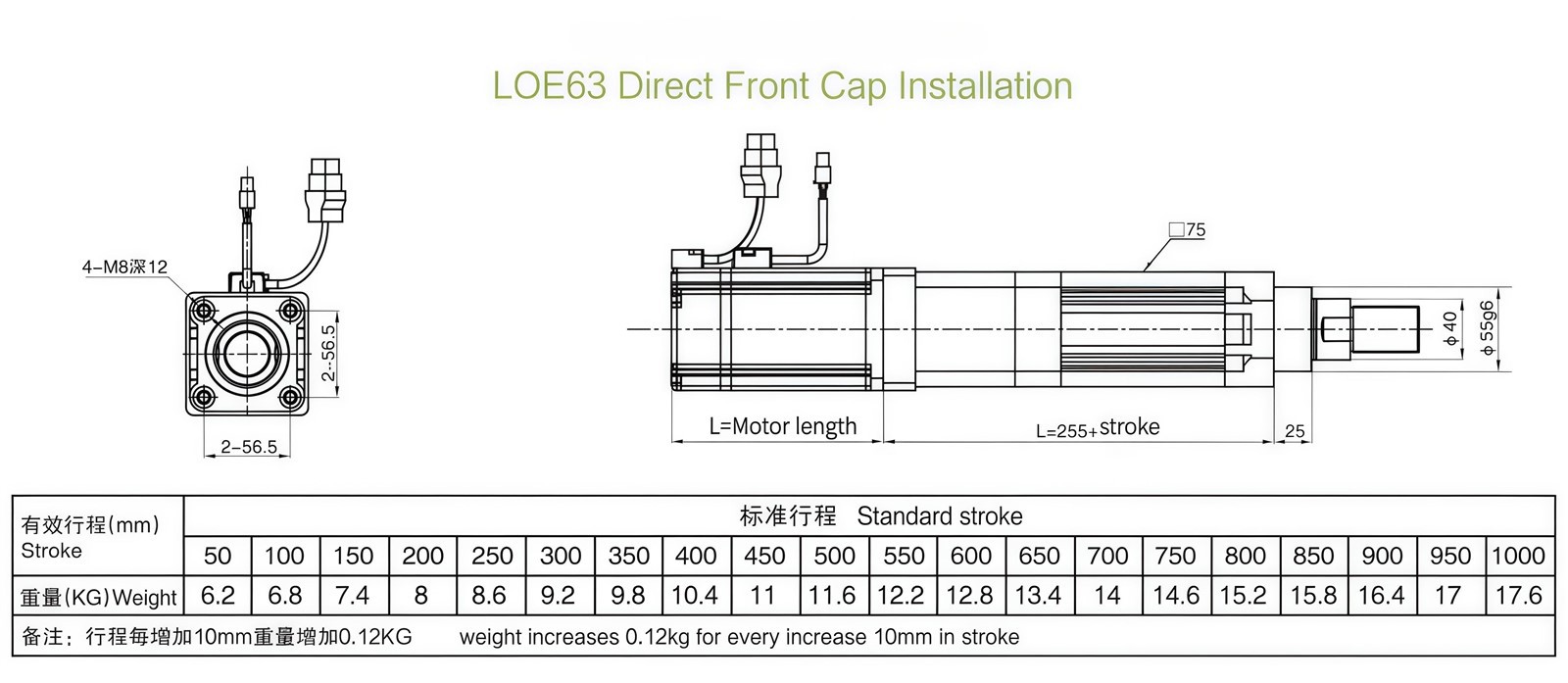

Diamedr silindr: 63mm
Diamedr gwialen: 40mm
Amrediad teithio: 10-1000mm
Cymhareb cyflymder: 1:1
Gwthiad â sgôr: 1360N
Plwm sgriw: 5mm
Cyflymder uchaf: 250mm/s
Cywirdeb lleoli ailadroddus: ± 0.02

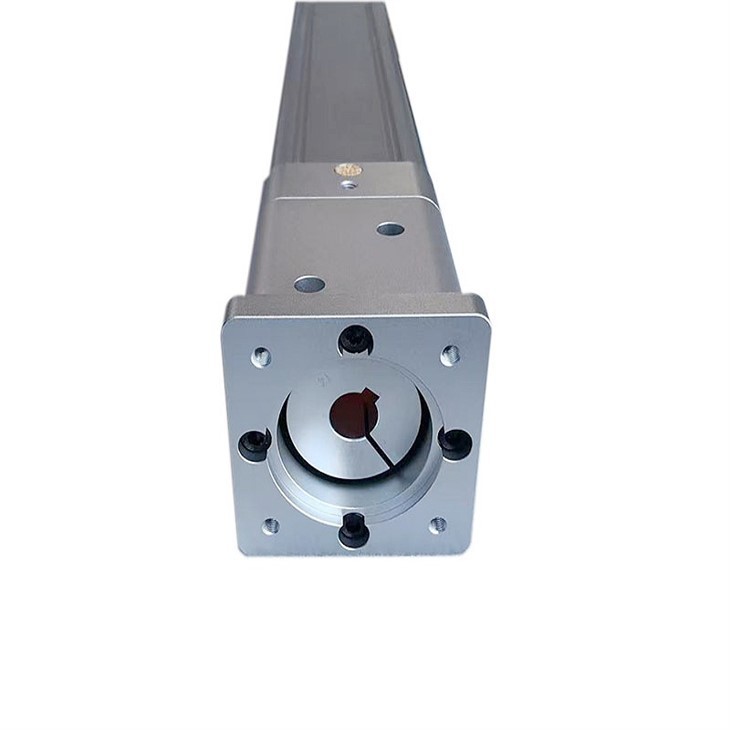

Pŵer modur addas: Huichuan 400W

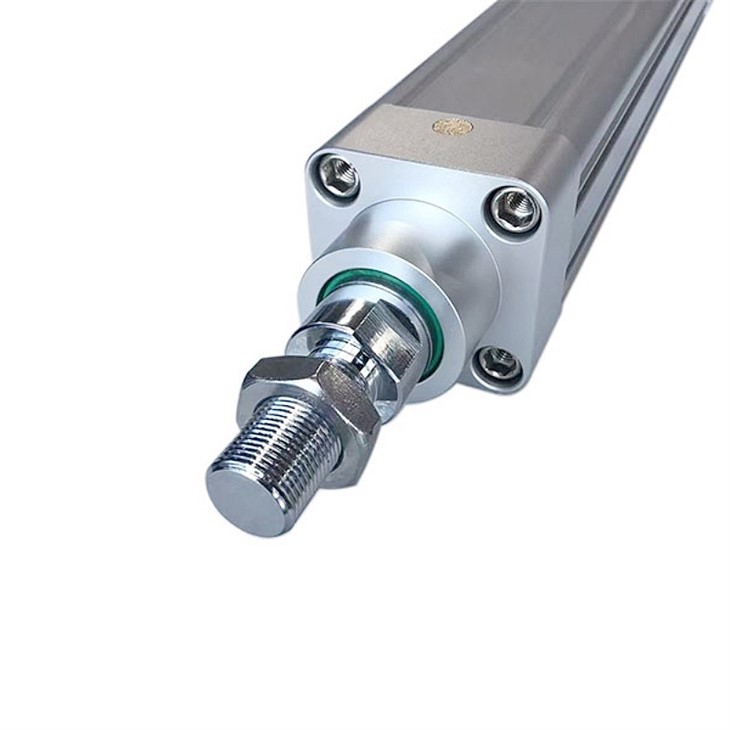

Triniaeth wyneb gwialen piston: platio crôm caled
Deunydd selio: Polywrethan (diofyn), rwber nitrile, Fluororubber (gofyniad cwsmeriaid)
Tymheredd gweithio: -40 ~ 80 gradd C, tymereddau eraill (gofynion cwsmeriaid)
Pwysau: 5-20Kg
Lliw: Aloi Alwminiwm Arian
Cefnogaeth wedi'i addasu:
LOE63 Direct-cysylltu Silindr Llinol Trydan sy'n addas ar gyfer cymwysiadau cyffredinol amnewid silindr a silindr olew gyda chyflymder cymharol uchel, tawelwch, a llwyth isel, gydag uchafswm graddedig gwthiad o 408KG.
